Co dzieje się, zanim zobaczysz etykietę: kulisy PrePressu w fleksografii - Grafiki i opisy

1. Od projektu do etykiety - etapy procesu fleksograficznego

Grafika przedstawia schematyczną wizualizację procesu powstawania etykiety drukowanej w technologii fleksograficznej – od przygotowania projektu po gotowy produkt.

2. Etapy procesu druku - od projektu do kontroli jakości

Grafika przedstawia sekwencyjny przebieg procesu produkcji w poligrafii, obejmujący sześć kluczowych etapów: projekt graficzny, przygotowanie materiałów w PrePressie, wykonanie form drukowych, przygotowanie maszyny, właściwy druk oraz końcową kontrolę jakości. Ilustracja podkreśla logiczny i technologiczny ciąg działań, które muszą być prawidłowo wykonane, aby uzyskać stabilny, powtarzalny i zgodny z założeniami efekt drukarski.

3. Idealny PDF do druku - wymagania i najczęstsze błędy

Grafika przedstawia porównanie między błędnie przygotowanym plikiem PDF a poprawnym, gotowym do druku materiałem. W górnej części zaprezentowano typowe problemy: brak spadów, zbyt małe marginesy, użycie kolorów Pantone oraz inne elementy powodujące odrzucenie pliku w procesie PrePress. Dolna część pokazuje prawidłowe ustawienia: spady 3 mm, marginesy bezpieczeństwa, czarny tekst w 100% K, osadzone fonty, znaki drukarskie oraz rozdzielczość 300 dpi. Grafika pełni funkcję instruktażową, wskazując kluczowe parametry, które decydują o poprawnym przygotowaniu pliku do produkcji poligraficznej.

4. Zakres kontroli PrePress - kluczowe elementy przygotowania do druku

Grafika przedstawia zestaw najważniejszych obszarów kontrolnych realizowanych w dziale PrePress. Każdy element został zaprezentowany jako osobna „zębatka”, co podkreśla współzależność procesów. Wśród kluczowych punktów znajdują się: separacja barwna, kontrola TAC, dobór i analiza rastra, weryfikacja minimalnych wielkości elementów, kompensacja deformacji formy, preflight plików oraz dobór i kontrola profili ICC. Ilustracja pokazuje, że PrePress jest centralnym etapem przygotowania do druku, odpowiedzialnym za techniczną poprawność plików i stabilność całego procesu produkcyjnego.

5. Proces przygotowania formy drukarskiej - etapy technologiczne

Grafika przedstawia sześć kolejnych etapów technologicznych związanych z przygotowaniem formy drukarskiej w poligrafii. Obejmuje proces naświetlania, utwardzania, wywoływania, suszenia, sezonowania oraz końcowej kontroli jakości. Każdy etap został zilustrowany osobną ikoną, co podkreśla sekwencyjność i znaczenie prawidłowego przebiegu procesu. Ilustracja pokazuje, że jakość formy zależy od precyzyjnego wykonania wszystkich kroków, a błędy na którymkolwiek etapie mogą wpływać na stabilność rastra, ostrość detali i powtarzalność druku.

6. Korekta wymiarów formy - kompensacja deformacji na cylindrze

Grafika przedstawia proces korekty wymiarów formy drukarskiej wynikający z jej przeniesienia z płaskiej powierzchni na cylinder maszyny drukującej. Ilustracja pokazuje trzy etapy: formę płaską, formę nałożoną na cylinder oraz formę skorygowaną poprzez rozciągnięcie w kierunku obwodu. Schemat obrazuje konieczność kompensacji deformacji geometrycznych, które powstają podczas montażu formy na cylindrze, aby zachować prawidłowe proporcje i rejestrację elementów graficznych w druku fleksograficznym.

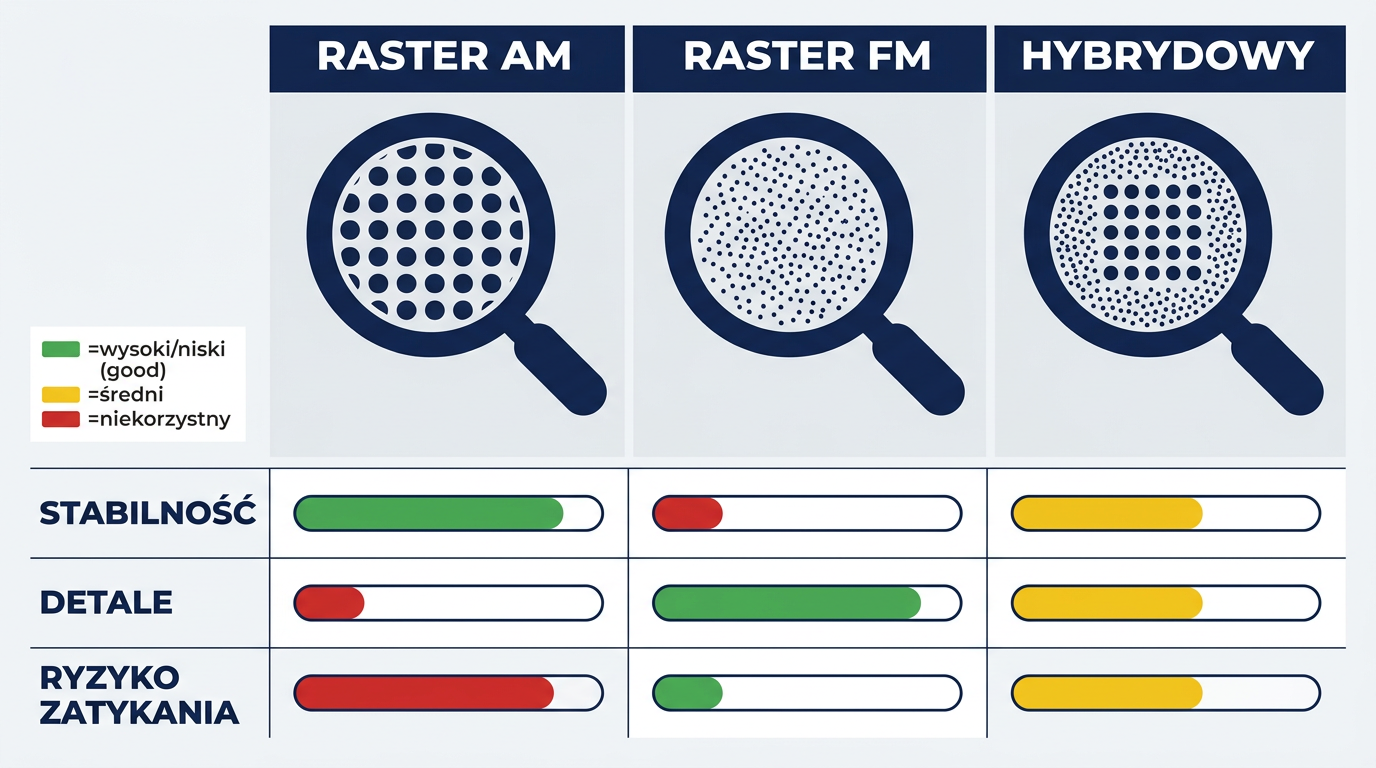

7. Porównanie rastrów AM, FM i hybrydowego

Grafika przedstawia zestawienie trzech typów rastrów stosowanych w druku: AM (amplitudowy), FM (stochastyczny) oraz hybrydowy. Każdy rodzaj zaprezentowano poprzez powiększony podgląd punktów rastrowych oraz tabelę porównawczą obejmującą stabilność, poziom odwzorowania detali i ryzyko zatykania. Rastr AM charakteryzuje się wysoką stabilnością, lecz ograniczoną szczegółowością i większą podatnością na zatykanie. Rastr FM zapewnia wysoką szczegółowość i niskie ryzyko zatykania, ale jest mniej stabilny. Rastr hybrydowy łączy cechy obu technologii, oferując parametry pośrednie. Ilustracja ułatwia zrozumienie różnic technologicznych i zastosowań poszczególnych rastrów w praktyce drukarskiej.

8. Porównanie technologii form drukarskich - polimerowe, cyfrowe CTP i elastomerowe

Grafika przedstawia zestawienie trzech technologii form drukarskich stosowanych w druku fleksograficznym: form polimerowych analogowych, form cyfrowych CTP oraz form elastomerowych grawerowanych laserowo. Każda technologia została zaprezentowana w osobnej kolumnie, z listą zalet i ograniczeń oraz podsumowaniem parametrów końcowych: kosztu, precyzji i trwałości. Ilustracja umożliwia szybkie porównanie kluczowych właściwości poszczególnych rozwiązań, takich jak powtarzalność, odporność, jakość odwzorowania detali czy wymagania sprzętowe. Materiał pełni funkcję edukacyjną, ułatwiając dobór odpowiedniej technologii formy do specyfiki projektu i długości nakładu.

9. Porównanie podłoży drukowych

Grafika przedstawia zestawienie czterech typów podłoży stosowanych w druku fleksograficznym: folii (PP/PE/PET), papieru powlekanego, papieru niepowlekanego oraz tektury falistej. Każdy materiał został zaprezentowany w osobnej kolumnie, z opisem kluczowych właściwości wpływających na proces druku: chłonności, gładkości, adhezji farby, stabilności wymiarowej i możliwości odwzorowania detali.

Ilustracja pozwala szybko porównać zachowanie farby na różnych powierzchniach oraz ograniczenia technologiczne poszczególnych podłoży. W dolnej części znajduje się podsumowanie trzech parametrów końcowych: jakości odwzorowania, stabilności procesu i kosztu produkcji. Materiał ma charakter edukacyjny i wspiera dobór właściwego podłoża do specyfiki projektu.

10. Porównanie rodzajów farb fleksograficznych

Grafika przedstawia zestawienie trzech głównych technologii farb stosowanych w druku fleksograficznym: farb wodnych, solventowych oraz UV. Każda grupa została zaprezentowana w osobnej kolumnie, z podziałem na zastosowania, zalety i wyzwania. Porównanie pokazuje różnice w kompatybilności z podłożami, odpornością nadruku, szybkością utrwalania oraz wymaganiami procesowymi.

W dolnej części grafiki umieszczono pasek intensywności wyzwań, który pozwala szybko ocenić poziom trudności pracy z każdą technologią. Materiał ma charakter edukacyjny i ułatwia dobór odpowiedniego rodzaju farby do specyfiki projektu, oczekiwanej jakości oraz parametrów produkcyjnych.

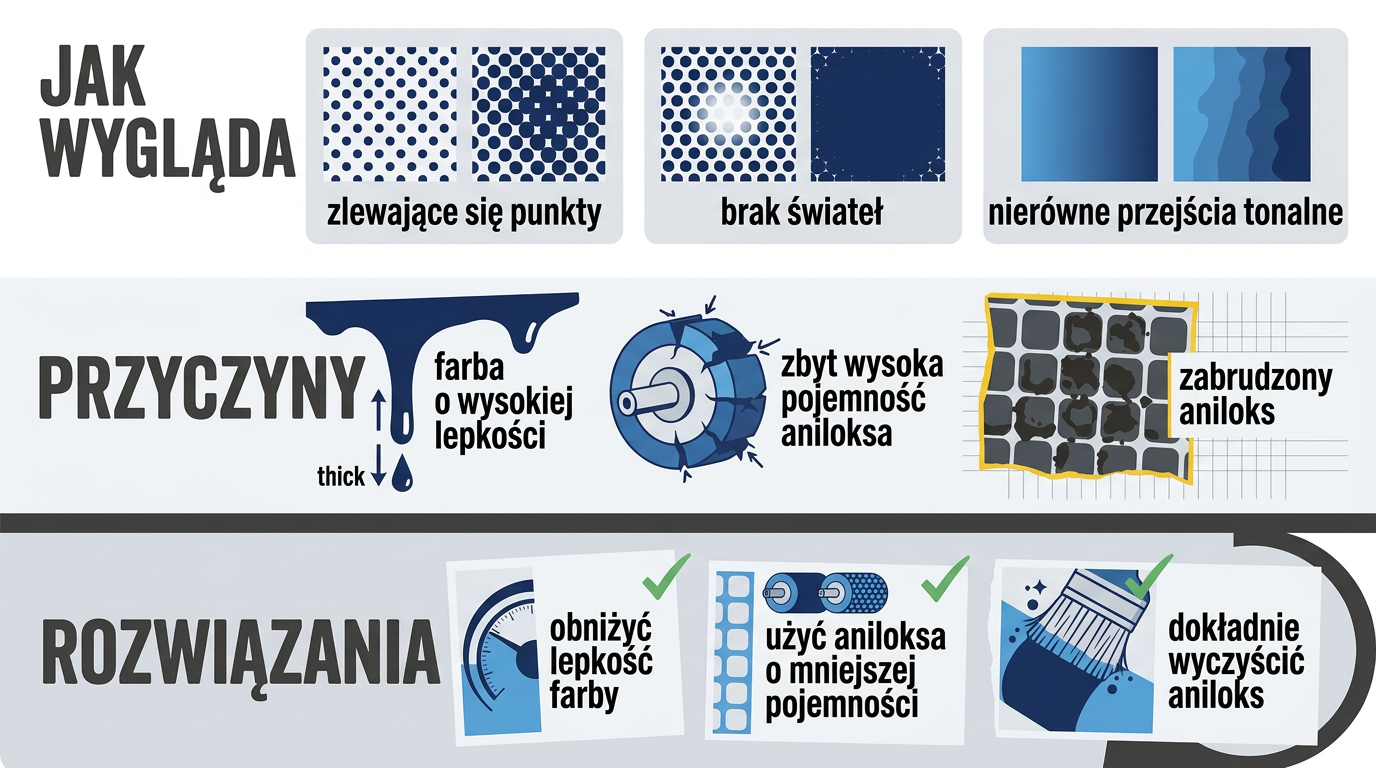

11. Typowe defekty druku i sposoby ich eliminacji

Grafika przedstawia trzy najczęściej spotykane defekty w druku fleksograficznym: zlewające się punkty, brak świateł oraz nierówne przejścia tonalne. Każdy problem został zaprezentowany w osobnej sekcji, z wizualizacją wyglądu defektu, listą potencjalnych przyczyn oraz praktycznymi rozwiązaniami.

Materiał pokazuje wpływ lepkości farby, pojemności i czystości aniloksa na jakość reprodukcji detali. Zestawienie ułatwia szybkie zdiagnozowanie źródła problemu oraz dobór właściwej korekty - od regulacji parametrów farby, przez zmianę aniloksa, po czyszczenie elementów układu farbowego. Grafika pełni funkcję edukacyjną i wspiera operatorów w stabilizacji procesu druku.

12. Przyczyny niestabilności koloru w druku

Grafika przedstawia trzy typowe objawy niestabilności barwy w druku fleksograficznym: zmiany odcienia w czasie produkcji, różnice kolorystyczne między zespołami oraz brak powtarzalności barwy. Każdy problem został zilustrowany w osobnej sekcji, wraz z listą najczęstszych przyczyn - zmian lepkości farby, zabrudzonego aniloksa oraz niewłaściwego suszenia.

W części „Rozwiązania” zaprezentowano praktyczne działania stabilizujące proces: kontrolę lepkości, regularne czyszczenie aniloksa oraz optymalizację suszenia między zespołami. Grafika pełni funkcję edukacyjną i pomaga operatorom szybko diagnozować źródła odchyłek kolorystycznych oraz wdrażać skuteczne korekty.

13. Problemy z przyczepnością farby - objawy, przyczyny, rozwiązania

Grafika przedstawia trzy kluczowe aspekty związane z brakiem adhezji farby w druku fleksograficznym: widoczne objawy, najczęstsze przyczyny oraz skuteczne działania naprawcze. W części „Objawy” zaprezentowano typowe problemy, takie jak ścieranie nadruku, odchodzenie farby czy brak przyczepności do podłoża. Sekcja „Przyczyny” wskazuje główne źródła defektu: niskie napięcie powierzchniowe materiału, niewłaściwy dobór farby oraz brak odpowiedniej obróbki powierzchniowej.

W części „Rozwiązania” przedstawiono praktyczne kroki poprawiające adhezję - wykonanie testu dyne, zastosowanie koronowania lub płomieniowania oraz dobór farby dopasowanej do rodzaju podłoża. Grafika pełni funkcję edukacyjną i wspiera operatorów w szybkim diagnozowaniu oraz eliminowaniu problemów z przyczepnością.

14. Nadmierne krycie i utrata ostrości - objawy, przyczyny, rozwiązania

Grafika przedstawia trzy kluczowe problemy związane z nadmiernym nanoszeniem farby w druku fleksograficznym: zbyt ciemny kolor, rozlewanie farby oraz utratę ostrości detali. Każdy objaw został zaprezentowany w osobnej sekcji, wraz z listą najczęstszych przyczyn - zbyt niską liniaturą aniloksa, zbyt dużą pojemnością BCM oraz zbyt miękką taśmą montażową.

W części „Rozwiązania” przedstawiono praktyczne działania korygujące: zastosowanie aniloksa o wyższej liniaturze, obniżenie lepkości farby oraz użycie twardszej taśmy. Grafika pełni funkcję edukacyjną i pomaga operatorom szybko identyfikować źródła nadmiernego krycia oraz stabilizować proces druku.

15. Efekt halo - przyczyny i sposoby eliminacji

Grafika przedstawia charakterystyczny defekt druku fleksograficznego określany jako „halo” - widoczną jasną lub ciemną obwódkę wokół elementów, poświatę przy literach oraz rozmyte krawędzie. W części „Przyczyny” zaprezentowano najczęstsze źródła problemu: zbyt duży docisk formy, zbyt miękką taśmę montażową oraz deformację formy.

Sekcja „Rozwiązania” przedstawia praktyczne działania korygujące: zmniejszenie docisku, zastosowanie twardszej taśmy oraz kontrolę stanu formy i poprawność montażu. Grafika pełni funkcję edukacyjną i pomaga operatorom szybko identyfikować oraz eliminować efekt halo, poprawiając ostrość i precyzję nadruku.

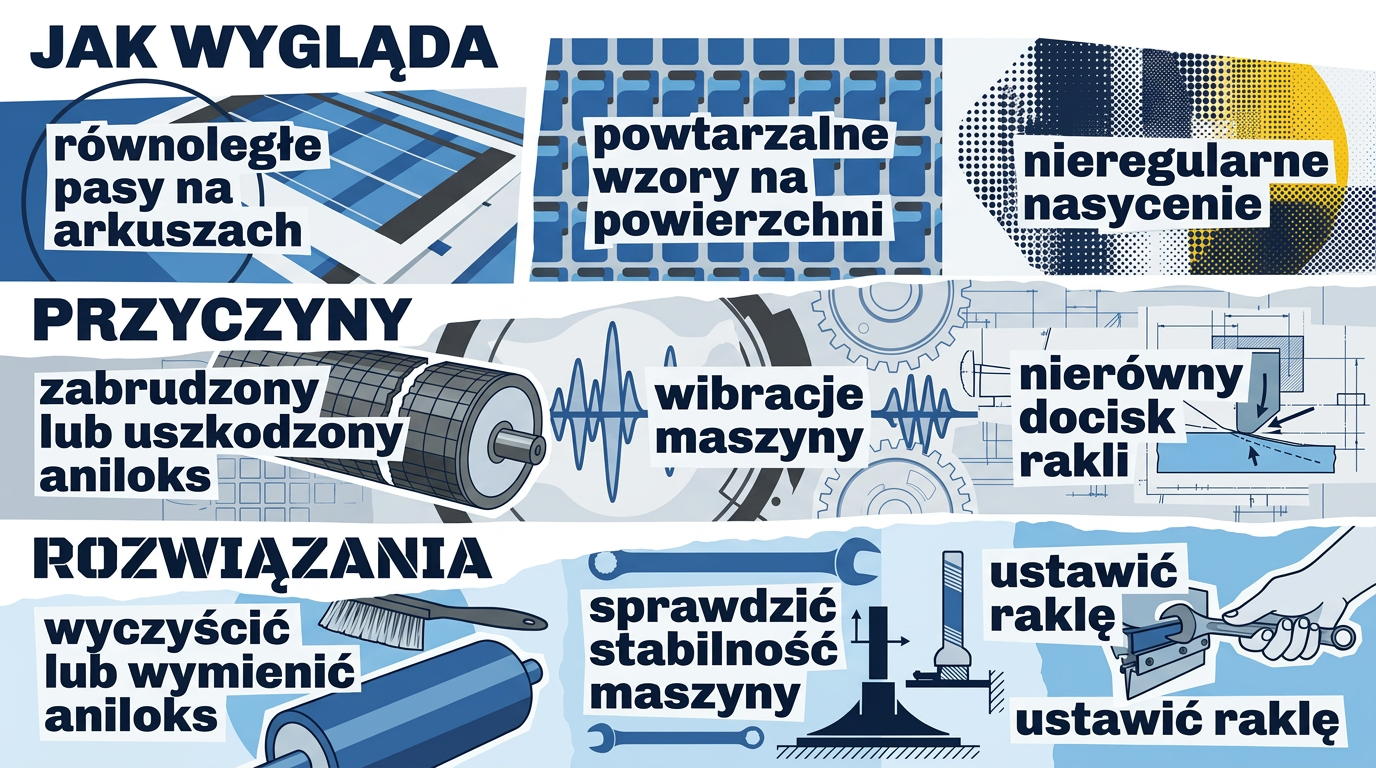

16. Paskowanie

Grafika przedstawia trzy typowe defekty pojawiające się w druku fleksograficznym: równoległe pasy na arkuszach, powtarzalne wzory na powierzchni oraz nieregularne nasycenie koloru. Każdy objaw został zilustrowany w osobnej sekcji, wraz z listą najczęstszych przyczyn - zabrudzonym lub uszkodzonym aniloksem, wibracjami maszyny oraz nierównym dociskiem rakli.

W części „Rozwiązania” zaprezentowano praktyczne działania naprawcze: czyszczenie lub wymianę aniloksa, kontrolę stabilności maszyny oraz prawidłowe ustawienie rakli. Grafika pełni funkcję edukacyjną i pomaga operatorom szybko diagnozować źródła pasów i wzorów, a także stabilizować proces druku.

17. Problemy z pasowaniem kolorów - objawy, przyczyny, rozwiązania

Grafika przedstawia typowe problemy związane z pasowaniem kolorów w druku fleksograficznym: przesunięte barwy, pojawiające się cienie oraz brak prawidłowego nakładania się kolorów. Każdy objaw został zilustrowany w osobnej sekcji, wraz z listą najczęstszych przyczyn - deformacją formy, zmiennym napięciem wstęgi oraz błędami montażowymi.

W części „Rozwiązania” zaprezentowano praktyczne działania korygujące: kontrolę montażu form, stabilizację napięcia podłoża oraz sprawdzenie cylindrów i taśm. Grafika pełni funkcję edukacyjną i pomaga operatorom szybko diagnozować źródła problemów z pasowaniem oraz przywracać stabilność procesu druku.

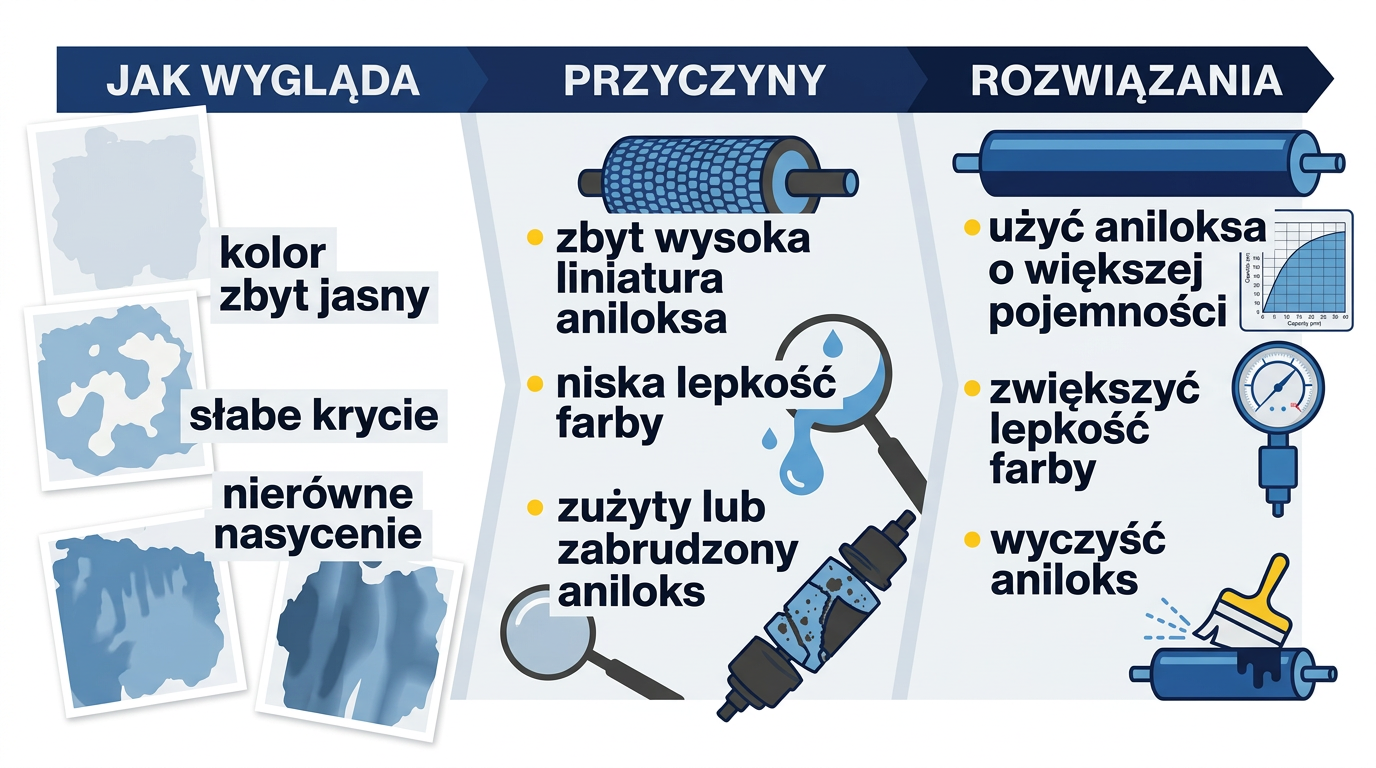

18. Problemy z nasyceniem barwy - objawy, przyczyny, rozwiązania

Grafika przedstawia trzy typowe problemy związane z niedostatecznym nanoszeniem farby w druku fleksograficznym: zbyt jasny kolor, słabe krycie oraz nierówne nasycenie. Każdy objaw został zilustrowany w osobnej sekcji, wraz z listą najczęstszych przyczyn - zbyt wysoką liniaturą aniloksa, niską lepkością farby oraz zużytym lub zabrudzonym aniloksem.

W części „Rozwiązania” zaprezentowano praktyczne działania korygujące: zastosowanie aniloksa o większej pojemności, zwiększenie lepkości farby oraz dokładne czyszczenie aniloksa. Grafika pełni funkcję edukacyjną i pomaga operatorom szybko diagnozować źródła niedostatecznego krycia oraz stabilizować proces druku.

19. Smużenie na aplach - diagnoza i korekta

Grafika przedstawia trzy charakterystyczne objawy smużenia w druku fleksograficznym: smugi na aplach, nierówne krycie oraz widoczne „pociągnięcia” farby w jednym kierunku. Każdy z defektów został zilustrowany w osobnej sekcji, wraz z listą najczęstszych przyczyn - zużytą raklą, niewłaściwym dociskiem oraz zbyt wysoką lepkością farby.

W części „Rozwiązania” zaprezentowano praktyczne działania naprawcze: wymianę rakli, ustawienie prawidłowego docisku oraz korektę lepkości farby. Grafika pełni funkcję edukacyjną i pomaga operatorom szybko identyfikować źródła smużenia, a także przywracać równomierne krycie i stabilność procesu druku.
