5. Formy drukowe i ich przygotowanie

5.2. Proces tworzenia formy krok po kroku

Niezależnie od technologii, proces przygotowania formy obejmuje kilka kluczowych etapów.

1. Naświetlanie

W przypadku form cyfrowych CTP naświetlarka usuwa maskę z powierzchni płyty, odsłaniając obszary, które mają zostać utwardzone. To etap, który decyduje o:

  • ostrości krawędzi,
  • wielkości punktu rastra,
  • odwzorowaniu detali.

2. Utwardzanie i wywoływanie

Forma jest poddawana działaniu UV, a następnie wywoływana w specjalnym roztworze lub mechanicznie (w zależności od technologii). Na tym etapie mogą pojawić się błędy takie jak:

  • niedowywołanie drobnych elementów,
  • zbyt głębokie wywołanie,
  • utrata detali w światłach.

3. Suszenie i sezonowanie

Po wywołaniu forma musi zostać dokładnie wysuszona, a następnie „odpocząć”, aby ustabilizować swoje właściwości. Zbyt krótki czas sezonowania może prowadzić do:

  • deformacji podczas montażu,
  • niestabilności wymiarowej,
  • problemów z rejestracją.

4. Kontrola jakości formy

Przed montażem forma powinna zostać sprawdzona pod kątem:

  • równomierności powierzchni,
  • ostrości punktów,
  • głębokości reliefu,
  • braku uszkodzeń mechanicznych,
  • zgodności wymiarowej.

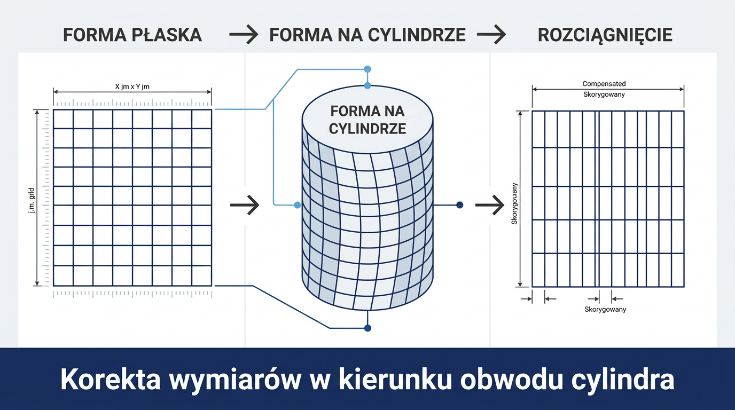

Rys. 6. Korekta wymiarów formy - kompensacja deformacji na cylindrze. Źródło: opracowanie własne.
